x86

PCXXXX-A5360

? 支持10.1" - 21.5" TFT LCD電容屏/電阻屏

? 兼容Intel酷睿Tiger Lake (i3/i5/i7)

? 內存最大支持64GB DDR4

? 1路mini PCle；1路mSATA

? 1路M.2 for 2242/2280 NVMe, 1路M.2 for 4G/5G

? 3路千兆以太網，10/100/1000Mbps

? 2路RS232/422/485，4路RS232

? 4路USB 3.0

? 2路HDMI 2.1

? 12~24V直流輸入

在線訂購

產品介紹產品規格外形尺寸技術規格書

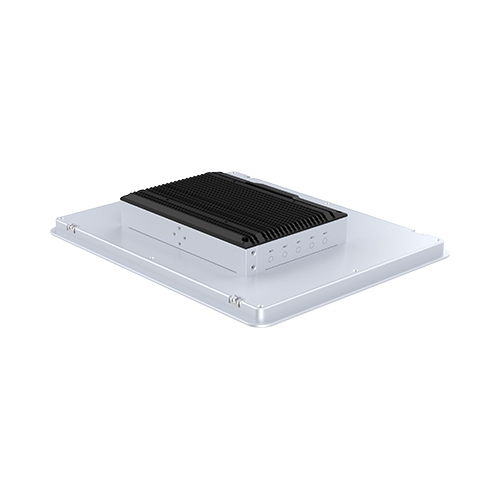

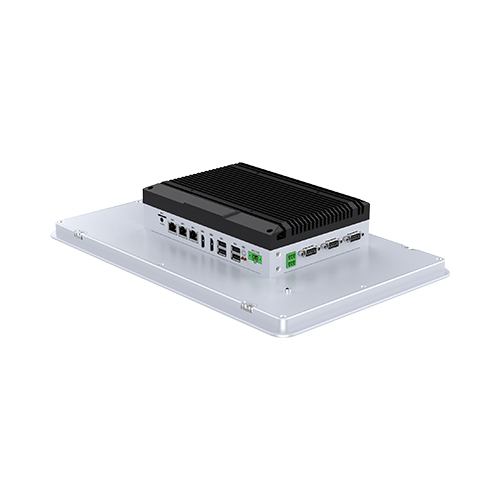

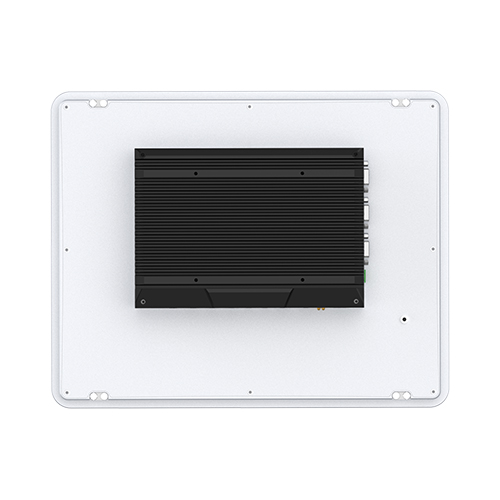

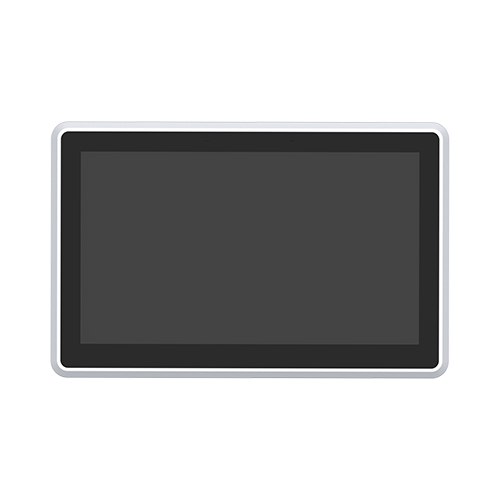

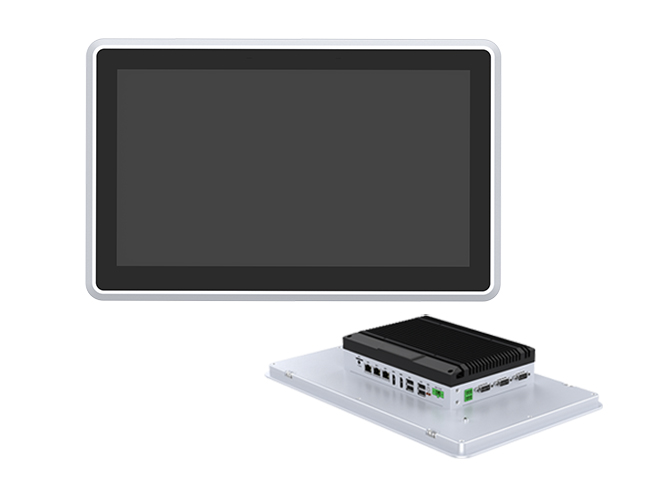

工業平板電腦（顯控一體機），支持10.1"~21.5"多點觸控電容屏/電阻屏；支持Intel 11代酷睿Tiger Lake (i3/i5/i7)；內存最大支持32GB DDR4；3路千兆以太網，10/100/1000Mbps；2路RS232/422/485，4路RS232；4路USB 3.0，2路HDMI 2.1；1路mini PCle，1路mSATA，1路M.2 for 2242/2280 NVMe, 1路M.2 for 4G/5G；12~24V直流輸入。

產品型號		PCXXXX-A5360
處理器	型號	Core i7-1165G7	Core i5-1135G7	Core i3-1115G4	Celeron 6305E
	核心/線程	4/8	4/8	2/4	2/2
	主頻	2.8-4.7GHz	2.4-4.2GHz	3.0-4.1GHz	1.80 GHz
	緩存	12 MB	8 MB	6 MB	4 MB
	GPU	Intel Iris Xe Graphics		Intel UHD Graphics
	熱設計功耗	28W	28W	28W	15W
	BIOS	AMI EFI 256 Mbit
內存	類型	最大64GB，DDR4 3200MHz
	插槽	2個雙通道DDR4 3200 MHz 260 pin SO-DIMM（不支持ECC）
存儲	M.2	1個M.2 M key 2242/2280，支持 SATA3.0 or NVMe
	SATA	1個2.5" SATA3.0插槽，1個全尺寸mSATA插槽
顯示	HDMI	2個HDMI 2.1，分辨率最大支持4096×2160 @60Hz
網絡	以太網	3個RJ45網口，Intel i211 GbE，10/100/1000 Mbps
	WiFi/BT	支持WIFI 2.4GHz 、藍牙5.0
	4G/5G	支持mPCIe/USB 4G模組，M.2 5G模組
I/O接口	COM	6個DB9串口，包括2路RS232/422/485（帶自動流量控制），4個RS232（由一個DB9擴展）
	USB	4個USB3.0，4個內置USB 2.0
	CAN	不支持
	音頻	Realtek ALC662高精度音頻，Lin-out
擴展接口	內置接口	1個M.2 M key 2242/2280，支持SATA3.0 or NVMe
		1個M.2 B key 3042/3052，支持4G/5G模組（PCIe）
		1個full-size mPCIe
		1個mSATA
操作系統	Windows	Windows 10/11
	Linux	Ubuntu 18.04/20.04
電源	輸入電壓	12 ~ 24V，直流
	適配器	60W 直流適配器
機械性能	型材	鋁合金
	安裝方式	壁掛、Vesa
環境	工作溫度	0 ~ 60℃ with 0.7m/s air ?ow
	存儲溫度	-20 ~ 70℃
	相對濕度	0 ~ 90% @ 40℃（無凝結）

LCD 顯示屏	屏幕尺寸	10.1"	10"4	12.1"	13.3"	15.0"	15.6"	17.0"	19.0"	21.5"
	最大分辨率	1280*800	800*600	1024*768	1920*1080	1024*768	1920*1080	1280*1024	1280*1024	1920*1080
	可視角度	85°/85°/85°/85°	75°/75°/50°/60°	80°/80°/80°/80°	85°/85°/85°/85°	80°/80°/80°/80°	85°/85°/85°/85°	85°/85°/80°/80°	85°/85°/80°/80°	89°/89°/89°/89°
	亮度 (cd/m2)	350	350	350	300	420	250	250	250	250
	對比度	900 : 1	500 : 1	800 : 1	1200 : 1	800 : 1	800 : 1	1000 : 1	1000 : 1	3000 : 1
	背光壽命(hrs)	≥30,000	≥10,000	≥30,000	≥25,000	≥50,000	≥15,000	≥30,000	≥30,000	≥30,000
觸摸屏	觸摸類型	投射式電容屏，支持10點觸控；可選電阻屏
	透光率	85%±3%
	控制器接口	USB
