全志

WES-WA40I-2421

? 全志A40I處理器，4核ARM Cortex-A7

? DDR3內存，最大支持2GB

? 2路以太網，千兆、百兆各1路

? 2路RS232/RS485，2路RS232

? 2路USB2.0，1路USB type-C，2路內置USB 2.0

? 34路繼電器，2路光耦

? 1路HDMI 最大分辨率1920×1080 @60Hz

? 1路mPCIe

? 9-24V寬電壓輸入

? 支持0 ~ 60℃工作溫度

在線訂購

產品介紹產品規格外形尺寸技術規格書

工業網關產品，基于全志A40I處理器開發，CPU包括4個ARM Cortex-A7內核，支持最大2GB DDR3內存；支持2路以太網，千兆、百兆各1路；1路HDMI 最大分辨率1920×1080 @60Hz；2路RS232/RS485，2路RS232；2路USB2.0，1路USB type-C，2路內置USB 2.0；可選支持34路繼電器，2路光耦；內置1路mPCIe擴展接口；支持9-24V寬電壓輸入，0 ~ 60℃工作溫度。

產品型號		WES-WA40I-2421
中央處理器	型號	全志A40I
	核心	4核 ARM Cortex-A7
	主頻	最高達1.20GHz
內存	類型	DDR3
	容量	最大支持2GB
存儲	eMMC	4/8GB
	TF卡	TF卡槽
顯示	HDMI	1路HDMI，最大分辨率1920×1080 @60Hz
網絡	以太網	2路LAN，LAN1：10/100/1000 Mbps，LAN2：10/100 Mbps
	WiFi/藍牙	WIFI 2.4G, BT4.1
	4G/5G	支持4G
I/O接口	COM	2路RS232/RS485可選，2路RS232
	USB	2路USB 2.0（上層為燒寫口，下層為USB HOST）， 1路USB type-C (調試口)， 2路內置USB 2.0
	CAN	不支持
	高速IO	不支持
	繼電器	34 路 (其中32路在背面)
	光耦	2路
	音頻	內置
	SIM卡	支持
	RTC	RX8130CE
擴展接口	mPCIe	1路mPCIe（USB 2.0），支持4G網絡
操作系統	Linux	Ubuntu 18.04，Buildroot， Android 7
電源	輸入電壓	DC，9-12V，具有過流、過壓和反接保護功能
	適配器	DC，60W
機械性能	型材	鋁合金
	安裝方式	DIN導軌/壁掛/桌面

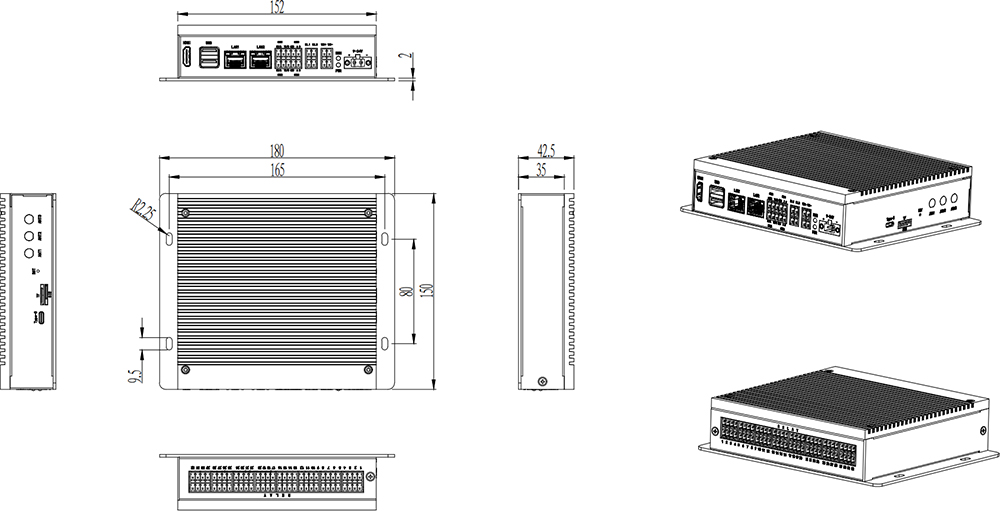

	外形尺寸	180×150×42.5mm
環境條件	工作溫度	0 ~ 60℃
	存儲溫度	-40 ~ 80°C
	相對濕度	0 ~ 90% @ 40℃ （無凝結）
	振動	With SSD：3 Grms，IEC60068-2-64，random，5~500 Hz，1hr/axis (with Wall Mount)
	沖擊	With SSD：30 G，IEC-60068-2-27，half sine，11 ms duration (with Wall Mount)
