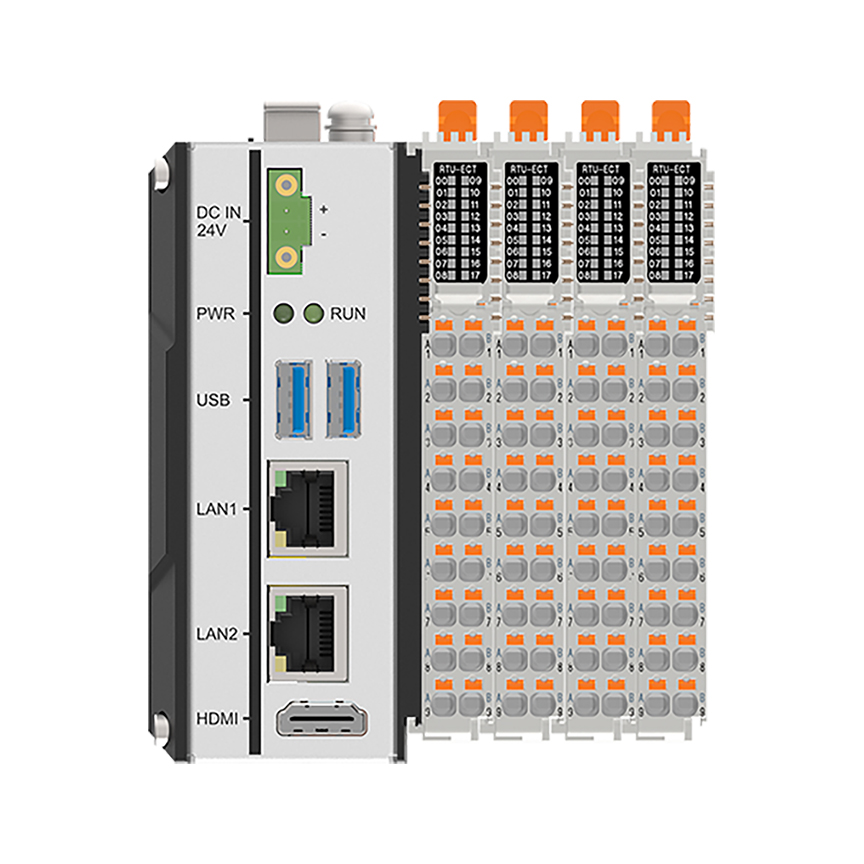

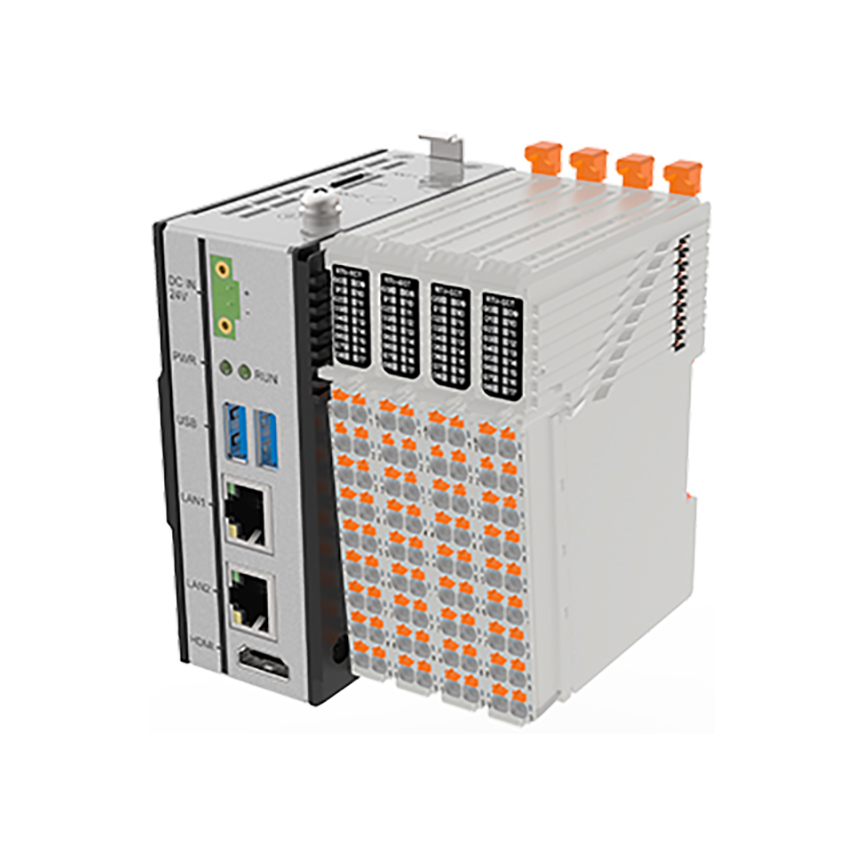

E2-RK3588

? E2系列中小型PLC，兼容x86、ARM處理器

? 采用高性能8核心RK3588處理器

? 1路高實時千兆EtherCAT，1路千兆以太網

? 2路USB 3.0 type-A，1路HDMI 2.1顯示

? 支持彈片觸點式接線端子，可擴展多個I/O模塊

? 支持16個插片式總線I/O模塊（256個I/O點數）

? 支持Linux等OS，可以適配CODESYS等軟件

? 體積小巧緊湊，支持導軌卡扣安裝

在線訂購

產品介紹產品規格外形尺寸技術規格書

E2系列PLC是杭州研智科技有限公司自主開發的高兼容中小型PLC產品，兼容多款高性能x86、ARM架構處理器。

本產品采用高性能8核心RK3588處理器，4個ARM Cortex-A76+4個ARM Cortex-A55，主頻高達2.4GHz。支持1路高實時千兆EtherCAT，1路千兆Eehernet以太網；支持2路USB 3.0 type-A，1路HDMI 2.1顯示；具有強大擴展功能，采用彈片觸點式接線端子，支持16個插片式總線I/O模塊（DI/DO、AI/AO、編碼器/脈沖等），最大支持256個I/O信息點數。支持Linux等多種操作系統，可以適配CODESYS等軟件。體積小巧緊湊，支持導軌卡扣安裝。

產品型號		E2-RK3588
處理器	型號	瑞芯微 RK3588
	核心	4核ARM Cortex-A76 + 4核ARM Cortex-A55
	主頻	2.4GHz
內存	類型	LPDDR4x
	容量	4/8/16/32GB
存儲	eMMC	16/32/64/128/256GB
	SSD	支持1路M.2 B-Key 2242 NVMe SSD
	TF卡	支持1路TF卡槽
顯示	HDMI	1路HDMI 2.1
通信接口	EtherCAT	1路高實時千兆EtherCAT，RJ45，10/100/1000 Mbps自適應
	Ethernet	1路千兆Ethernet以太網，RJ45，10/100/1000 Mbps自適應
	USB	2路USB 3.0 type-A
擴展接口	右擴展接口	1路RS485，X-bus總線，支持擴展插片式IO模塊
擴展模塊	模塊類型	插片式IO模塊
	I/O類型	支持DI/DO、AI/AO、編碼器/脈沖等I/O模塊
	模塊數量	支持多達16個I/O模塊
	信號點數	支持多達256個點數
	總線連接方式	彈片觸點式接線端子
指示燈	LED	PWR/RUN
操心系統	OS	Linux、Ubuntu、Android，鴻蒙等國產操作系統
電源	類型	直流輸入
	輸入電壓	12-24V
	適配器	DC，40W
機械性能	型材材質	鋁合金
	安裝方式	導軌卡扣
	外形尺寸	控制器：105mm x 85mm x 47.5mm
環境條件	工作溫度	-10 ~ 60℃
	存儲溫度	-40 ~ 80°C
	相對濕度	0 ~ 90% @ 40℃，無凝結
	振動	With SSD: 3 Grms, IEC60068-2-64, random, 5~500 Hz, 1hr/axis
	沖擊	With SSD: 30 G, IEC-60068-2-27, half sine, 11 ms duration
