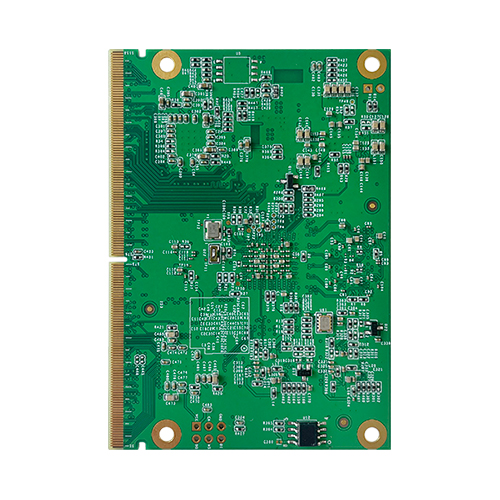

“精靈”系列核心板

WEC-SMX8MP

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 采用i.MX 8M Plus處理器，4個ARM Cortex-A53+Cortex-M7

? 支持LPDDR4內存，高達8GB

? 支持eMMC 5.1存儲

? 支持2路千兆以太網，10/100/1000Mbps自適應

? 支持2路USB 3.0

? 支持4路UART、2路CAN；支持30路GPIO

? 集成FPGA芯片，提供33路高速IO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用NXP i.MX 8M Plus處理器，4個ARM Cortex-A53+Cortex-M7，支持LPDDR4內存，高達8GB；支持eMMC 5.1存儲；支持2路千兆以太網，10/100/1000Mbps自適應；支持2路USB 3.0，支持4路UART、2路CAN；支持30路GPIO；集成FPGA芯片，提供33路高速IO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-SMX8MP
中央處理器	CPU	NXP i.MX 8M Plus
	核心	4個ARMCortex-A53 +1個ARM Cortex-M7
	主頻	1.60 GHz
內存	類型	LPDDR4L 3200MT/s
內存	容量	2/4/8GB
存儲	類型	eMMC 5.1
存儲	容量	8/16/32GB
顯示	HDMI	1路HDMI 2.0a
	LVDS	2路LVDS，4/8通道
	MIPI-DSI	1路4通道MIPI-DSI
以太網	控制器	YT8511
	速度	10/100/1000 Mbps
	數量	2路
I/O	USB 3.0	2路，包括1路boot
	UART	4路，TTL，其中UART3不能與SPI一起使用，包括1路debug）
	CAN	2路
	GPIO	30路
	高速IO	33路高速IO，由集成的FPGA芯片提供
	PCIe	1路PCIe 2.0 ×1
	SPI	1路，不能和UART一起使用
	PWM	3路
	I2C	3路
	I2S	1路
	SD	1路
操作系統	OS	Android、Linux、FreeRT OS…
電源	輸入電壓	9-12V，DC
環境	工作溫度	標準: -20 ~ 60℃，工業級: -40 ~ 85℃
	存儲溫度	-40 ~ 85 °C
	工作濕度	10- 95% @40℃，無凝結
	存儲濕度	0- 95% @60℃，無凝結
機械性能	外形尺寸	82mm×58mm
